AMERICA STANDARD AASHTO/AWS D1.5M Stahlbogenbrücke

AMERIKA STANDARD AASHTO/AWS D1,5M STAHLGEWÖLBTE BRÜCKENBALKEN-FERTIGUNG

Hohlkastenbrücken aus Stahl haben sich zu einer der vorherrschendsten Überbauformen für mittel- bis langspannige Autobahn- und Eisenbahninfrastrukturen in ganz Nordamerika und weltweiten Ingenieurprojekten entwickelt, die amerikanische Designspezifikationen übernehmen, wobei der AASHTO/AWS D1.5M Bridge Welding Code als zentraler verbindlicher technischer Standard fungiert, der alle Vorfertigungs- und Feldschweißarbeiten solcher Brückenkonstruktionen regelt. Der neueste D1.5M-Code in der neunten Ausgabe von 2025 wurde gemeinsam von der American Welding Society (AWS) und der American Association of State Highway and Transportation Officials (AASHTO) formuliert und aktualisiert und ist speziell auf Kohlenstoff- und niedriglegierte Brückenbaustähle zugeschnitten. Er unterscheidet sich von der allgemeinen Strukturschweißspezifikation AWS D1.1 durch strengere Ermüdungsbeständigkeit, Bruchkontrolle und zerstörungsfreie Prüfregeln, die auf zyklische Fahrzeugbelastungen von Brücken und langfristige Umwelterosion abzielen. Hohlkastenträger aus Stahl basieren vollständig auf vollständig durchdringenden Nutschweißnähten und kehlnahtgeschweißten Versteifungssystemen, um geschlossene Hohlquerschnitte zu bilden. Daher ist jede Fertigungsverbindung von der Eingangskontrolle des Basisstahls bis zur Abnahme der fertigen Schweißnaht streng an die D1.5M-Klauseln gebunden, die direkt die strukturelle Sicherheit, die Betriebshaltbarkeit und die Ermüdungsfestigkeit der gesamten Brücke über einen jahrzehntelangen Betrieb hinweg bestimmen. In diesem Dokument werden die strukturelle Konfiguration von Standard-Kastenträgerbrücken aus Stahl, der Kernspezifikationsrahmen von AWS D1.5M, die klassifizierte Schweißkontrolle zwischen bruchkritischen und nicht bruchkritischen Komponenten, Fertigungsausführungsnormen und der praktische technische Anwendungswert des Standardsystems erläutert.

1. Struktureller Aufbau und mechanische Vorteile einer Standard-Stahlkastenträgerbrücke

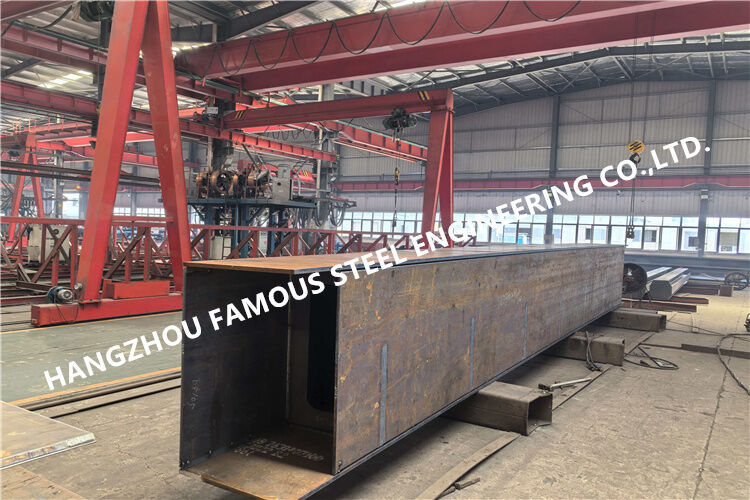

Ein typischer Kastenträger aus orthotropem Stahldeck besteht aus fünf geschweißten Kernkomponenten: obere orthotrope Deckplatte, vertikale Stegplatte, untere Spannflanschplatte, geschlossene/offene Längsversteifungen, die an den inneren Plattenoberflächen angeschweißt sind, und quer verlaufende Zwischenmembranen, die entlang der Brückenlängsrichtung beabstandet sind. Die herkömmliche Dicke der Hauptplatte liegt zwischen 12 mm und 32 mm, während die sekundären Versteifungs- und Membranplatten aus gewalzten Stahlplatten mit einer Dicke von 10 mm bis 20 mm bestehen. Alle einzelnen Segmente mit werkseitig vorgefertigten Längen von 10–30 Metern werden als durchgehende Träger über die gesamte Spannweite zu Baustellen transportiert, wo sie abschließend vor Ort geschweißt werden. Im Vergleich zu herkömmlichen I-förmigen Plattenträgern zeichnet sich der geschlossene Kastenquerschnitt durch eine hervorragende Torsionssteifigkeit und seitliche Lastverteilungskapazität aus und widersteht effektiv exzentrischen Nutzlasten von Straßen-LKWs und dynamischen Stößen von Hochgeschwindigkeitszügen, wodurch der Gesamtstahlverbrauch bei identischen Spannweiten- und Lastkonstruktionsparametern um fast 15–22 % reduziert wird.

Die für Kastenträger nach amerikanischem Standard verwendeten Grundmaterialien folgen hauptsächlich den Baustahlsorten AASHTO M270 (entspricht ASTM A709), einschließlich der Güteklasse 345 (A709 Gr50), des witterungsbeständigen Hochleistungsstahls HPS485W und des hochfesten niedriglegierten Stahls der Güteklasse 690, die alle im Geltungsbereich von D1.5M liegen (Streckgrenze ≤690 MPa). Die geschlossenen U-förmigen Längsrippen des oberen orthotropen Decks sind durchgehend unter den Deckplatten kehlgeschweißt und bilden ein integriertes orthotropes Fahrbahntragsystem, das konzentrierte Radlasten gleichmäßig auf Kastenträgerstege und Untergurte verteilt; Diese dichten Rippen-Platten-Schweißverbindungen stellen die ermüdungsanfälligsten Stellen von Hohlkastenträgern dar und werden zu wichtigen Prüfobjekten, die durch die D1.5M-Anforderungen zur Ermüdungsfestigkeit von Schweißnähten geregelt sind. Membranplatten kreuzen sich durch Ausschnitte, die auf Längsversteifungen vorgesehen sind, und sind vollständig mit den inneren Kastenwänden verschweißt, um eine Querschnittsverformung bei seitlicher Windlast und asymmetrischer Fahrzeugbeladung einzudämmen. Deren Kehlnahtgrößen, Vorwärmung und Fehlerakzeptanzkriterien sind in Abschnitt 6 und Abschnitt 8 der D1.5M-Norm klar definiert.

2. Kernregulierungsrahmen von AWS D1.5M für Kastenträgerschweißen

Im Gegensatz zu den universellen Bauschweißnormen wurde D1.5M speziell für Brückenbetriebsumgebungen mit wiederholten Wechsellasten, Temperaturschwankungen und korrosiver Atmosphäre im Freien zusammengestellt. In der aktuellen Version von 2025 gibt es insgesamt 12 formale Abschnitte, von denen die Abschnitte 1–11 allgemeine Schweißanforderungen für nicht bruchkritische Bauteile (NFCM) festlegen und der exklusive Abschnitt 12 strenge Bruchkontrollspezifikationen für bruchkritische Bauteile (FCM) festlegt, die wichtigste Bestimmung für die Spannung von Kastenträgern Flansch- und Hauptverbindungsschweißkontrolle. Der Standard ist im Dual-Einheiten-Format (metrisches D1,5M und imperiales D1,5) erstellt und erfüllt gleichzeitig die internationale metrische Fertigung und die in den USA übliche Maßmessung.

Das Kernklassifizierungsprinzip von D1.5M besteht in der Trennung von FCM und NFCM für eine differenzierte technische Steuerung: FCM bezieht sich auf den unteren Spannungsflansch eines Kastenträgers, auf vollständig durchdringende Längsverbindungsnutschweißungen von Stegen und auf orthotrope Deckhauptverbindungen, deren plötzlicher Sprödbruch unter Betriebslasten ohne redundanten Lastübertragungspfad, wie z. B. Hauptspannungskomponenten von zweikastenigen einzelligen Trägern, einen vollständigen teilweisen oder vollständigen Einsturz der Brücke auslösen würde. Für alle FCM-Schweißnähte gelten drei verbindliche Regeln in Abschnitt 12: kundenspezifische Vorwärm-/Zwischenlagentemperaturtabellen unabhängig von NFCM, Charpy V-Notch (CVN) Tieftemperatur-Schlagzähigkeitstest für abgelagertes Schweißgut und Wärmeeinflusszone sowie erweiterte zerstörungsfreie Ultraschallprüfung (UT) mit umfassender Abdeckung, die von zertifizierten Prüfern der Stufe II durchgeführt wird. Im Gegensatz dazu verfügen mehrzellige Kastenträger mit drei oder mehr parallelen Kastenkammern über redundante krafttragende Pfade und die meisten inneren Versteifungs- und Membranschweißnähte werden als NFCM kategorisiert, wobei allgemeine Vorwärmtabellen und konventionelle Sichtprüfung sowie teilweise punktuelle NDE gemäß Abschnitt 6 von D1.5M übernommen werden.

Die Genehmigung der Schweißverfahrensspezifikation (WPS) und des Verfahrensqualifikationsprotokolls (PQR) ist die Hauptvoraussetzung für die Serienfertigung von Hohlkastenträgern gemäß D1.5M Abschnitt 3; Alle angewandten Schweißprozesse, einschließlich Unterpulverschweißen (SAW) für lange, gerade Flanschnutschweißungen, Fülldrahtschweißen (FCAW) für Kehlnähte an Versteifungen und Schutzgasschweißen (SMAW) für die Reparatur von Verbindungsstellen vor Ort, müssen vor der offiziellen Produktion die PQR-Qualifizierung gemäß den Standardanforderungen an Testproben absolvieren. Heftschweißungen für die Komponentenmontage entsprechen ebenfalls den D1.5M-Heftschweißspezifikationen: Temporäre Heftschweißungen, die während des anschließenden kontinuierlichen Schweißens vollständig umgeschmolzen werden sollen, können auf eine strikte Vorwärmung verzichten, während reservierte permanente Heftschweißungen identische Vorwärm- und Qualitätsstandards erfordern, die den endgültigen Schweißnähten entsprechen.

3. Detaillierte Schweißqualitätskontrolle und Fehlertoleranz für Kastenträger pro D1,5M

Die in D1.5M:2025 aktualisierte Toleranz für geometrische Unvollkommenheiten bei Schweißnähten zielt direkt auf typische Schweißfehler an Hohlkastenträgern ab, einschließlich Unterschnitt, unvollständiger Durchdringung und Porosität, wobei die dreistufig klassifizierte Unterschnittgrenze neu optimiert wurde und die frühere Doppelstandard-Vorschrift ersetzt. Für Nutschweißnähte am Spannflansch und an der Stegspannungszone des Kastenträgers (Schweißnaht quer zur primären Zugspannung) ist die zulässige maximale Hinterschnitttiefe auf 0,01 Zoll (0,254 mm) begrenzt, die strengste Toleranz, um die Entstehung von Ermüdungsrissen durch Spannungskonzentration an Hinterschnittkerben zu verhindern; Die Hinterschneidung der Eckkehlnaht der Versteifung ermöglicht eine Tiefe von bis zu 1/8 Zoll, und normale, nicht beanspruchte Hilfsverbindungsschweißnähte weisen eine Hinterschnittschwelle von 1/16 Zoll auf, was den Werksinspektoren bei der Abnahmebeurteilung von massiven Versteifungsschweißnähten im Kasteninnenraum vor Ort effektiv hilft.

Die Kontrolle der Vorwärm- und Zwischenlagentemperatur ist ein weiterer wichtiger D1.5M-Regulierungspunkt für die Herstellung dicker Hohlkastenträger, um wasserstoffinduzierte Kaltrisse zu vermeiden. Der minimale Vorwärmwert wird durch die Basisstahlsorte, die Blechdicke und die Umgebungstemperatur mithilfe standardmäßig beigefügter Tabellen bestimmt: Für A709 Gr50-Bleche mit einer Dicke von mehr als 38 mm, die für den unteren Flansch des Kastens verwendet werden, beginnt die NFCM-Vorwärmung bei 70 °F (21 °C), während die entsprechende FCM-Vorwärmung bei identischer Dicke auf über 150 °F (65 °C) gemäß speziellen Tabellen in Abschnitt 12 ansteigt; Die obere Temperatur zwischen den Lagen ist begrenzt, um den Schweißwärmeeintrag zu kontrollieren und die Schweißkornstruktur zu verfeinern, um die Zähigkeit bei niedrigen Temperaturen zu verbessern, was besonders wichtig für das Verbindungsschweißen von Hohlkastenträgern im Winter im Freien ist.

Der Umfang der zerstörungsfreien Prüfung unterscheidet sich stark je nach Mitgliedskategorie unter D1.5M: Alle FCM-Nutschweißungen mit vollständiger Durchdringung von Hohlkastenträger-Hauptverbindungen erfordern eine 100-prozentige UT-Abtastung nach dem Abkühlen des Schweißvorgangs auf Umgebungstemperatur, wobei die Ablehnungskriterien strenger als D1.1 sind; Bei NFCM-Kehlnähten, die Membranen und innere Versteifungen verbinden, erfolgt eine regelmäßige UT-Stichprobenprüfung sowie eine vollständige Sichtprüfung. Nur die Anzeige von Oberflächenrissen löst eine zusätzliche Flüssigkeitseindringprüfung (PT) aus. Für nicht qualifizierte fehlerhafte Schweißnähte muss eine formelle Reparatur-WPS formuliert und das erneute Schweißen abgeschlossen werden, nachdem der fehlerhafte Bereich vollständig durch Schleifen oder Fugenhobeln entfernt wurde. Bei reparierten FCM-Schweißnähten muss eine vollständige NDE-Nachprüfung wie bei der ursprünglichen Produktionsschweißnaht gemäß den Standardreparaturklauseln wiederholt werden.

4. Technische Anwendung und industrielle Bedeutung des D1.5M-Standards für Hohlkastenbrücken

Seit D1.5M zur verbindlichen Referenzspezifikation des AASHTO LRFD Bridge Design Manual geworden ist, übernehmen über 70 % der mittel- und langspannigen Stahlhohlkastenbrücken in Nordamerika diesen Standard für das Schweißmanagement im gesamten Zyklus und erstrecken sich auch auf internationale Ausschreibungsprojekte in Südostasien, dem Nahen Osten und Afrika im Ausland, die den amerikanischen Designvorschriften folgen. Die standardisierte D1.5M-Ausführung vereinheitlicht die Beurteilungskriterien für die Fertigung zwischen Konstrukteuren, Stahlherstellern, externen Prüfern und Bauunternehmern und eliminiert inkonsistente technische Anforderungen, die durch verstreute regionale Abteilungsspezifikationen verursacht wurden, bevor in den 1970er Jahren ein einheitlicher AWS-AASHTO-Standard veröffentlicht wurde.

Aus wirtschaftlicher und langlebiger Sicht reduziert die standardisierte D1.5M-Anti-Ermüdungs-Schweißnahtkontrolle effektiv die Kosten für die Instandhaltung von Ermüdungsrissen im Frühstadium von orthotropen Deckkastenträgern aus Stahl; Die richtigen Vorwärm- und Bruchzähigkeitsspezifikationen senken die Kaltriss-Reparaturrate bei der Herstellung dicker Bleche um mehr als 60 %, wodurch die Gesamtbauzeit und die Projektkosten für vorgefertigte Kastenträgersegmente gesenkt werden. Mit der allmählichen Verbreitung hochleistungsfähiger HPS-Kastenträger aus witterungsbeständigem Stahl im modernen Brückenbau aktualisiert D1.5M weiterhin die entsprechenden Schweißparameterklauseln in jeder neuen Ausgabe, um sie an die Entwicklung neuartiger Stahlmaterialien anzupassen, und behält so seine dominante Kernposition in der amerikanischen und globalen Schweißindustrie für Kastenträgerbrücken aus amerikanischem Stahl bei.

Abschluss

Die inhärente geschlossene Schweißstruktur der Hohlkastenbrücke aus Stahl entscheidet über die unverzichtbare Führungsrolle des AWS D1.5M-Standards in ihrem gesamten Fertigungslebenszyklus. Das einzigartige FCM/NFCM-klassifizierte Managementsystem der Norm, die gezielten Vorwärmregeln, die abgestufte Fehlertoleranz und das abgestufte NDE-Schema wurden genau als Reaktion auf die Ermüdungs- und Bruchrisikoeigenschaften von Hohlkastenträgern unter langfristig wechselnder Fahrzeuglast entwickelt. Kontinuierliche Überarbeitung und technische Optimierung von D1.5M halten mit dem fortschrittlichen Hochleistungsbrückenstahl und dem Fortschritt der innovativen Schweißtechnologie Schritt und werden zu einer grundlegenden technischen Garantie für langlebige und hochsichere Kastenträgerbrückenkonstruktionen aus Stahl nach amerikanischem Standard.
